氨用閥門的原理和正確安裝方式發布時間：16-08-10

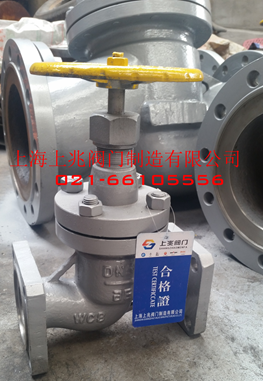

一、 AWJ41F氨用截止閥--概述：

氨氣截止閥是一種無腐蝕氣體氨氣、AWJ41F液氨專用閥門，J41B液氨截止閥專為氨氣,燃?xì)獾墓苈坊蜓b置設計。結構上注意了防火要求。填料采用聚四氟乙烯，J41B氨氣截止閥密封面為巴氏合金密封，密封可靠、暗杠設計，絕對無外漏。密封副材料采用聚四氟乙烯或尼龍對閥體本體材料，為軟密封。適用于氨氣,液化石油氣管路系統，作為啟閉裝置，也適用于其他溫度≤80℃的管路。

YJ41F氨用截止閥經常要用到氧氣、氮?dú)狻錃?、氬氣等氣體。這些氣體一般都是貯存在專用的高壓氣體中。使用時通過氨用截止閥使氣體壓力降至實驗所需范圍，再經過其它控制閥門細調，使氣體輸入使用系統。最常用的減壓閥為氨用截止閥，簡稱氨用閥。

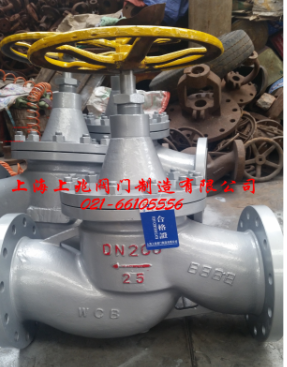

二、AWJ41F氨用截止閥的外觀及工作原理：

氨氣閥門的高壓腔與鋼瓶連接，低壓腔為氣體出口，并通往使用系統。高壓表的示值為鋼瓶內貯存氣體的壓力。低壓表的出口壓力可由調節螺桿控制。使用時先打開鋼瓶總開關，然后順時針轉動低壓表壓力調節螺桿，使其壓縮主彈簧并傳動薄膜、彈簧墊塊和頂桿而將活門打開。這樣進口的高壓氣體由高壓室經節流減壓后進入低壓室，并經出口通往工作系統。轉動調節螺桿，改變活門開啟的高度，從而調節高壓氣體的通過量并達到所需的壓力值。氨用截止閥都裝有安全閥。它是保護氨氣減壓閥并使之安全使用的裝置，也是氨氣減壓閥出現故障的信號裝置。如果由于活門墊、活門損壞或由于其它原因，導致出口壓力自行上升并超過一定許可值時，安全閥會自動打開排氣。

三、AWJ41F氨用截止閥主要性能規范：

適用介質:液,氣,氨,氮,氫

適用溫度:-40~150℃

試驗壓力：1.6~4.0Mpa

四、 AWJ41F氨用截止閥主要零件材料：

產品類型	零件名稱
	閥體、閥蓋	閥桿	填料	密封面	墊片	緊固件
J41B-16/25C	鑄鋼	碳鋼	聚四氟乙烯	巴氐合金	石棉橡膠板	優質碳鋼
J41B-16/25Q	球墨鑄鐵
J41B-16/25K	可鍛鑄鐵

五、 AWJ41F氨用截止閥使用優點：

①氨氣截止閥較普通截止閥為暗杠錐型設計，其密封面多位巴氏合金密封，在閥體材料上選用耐腐蝕鋼，可耐氨氣、液氨腐蝕，低溫可至-40℃,常規使用材質為WCB碳鋼，耐腐蝕性為CF8不銹鋼304，其材質最大限度保證工況條件使用要求。

②氨氣截止閥密封副配對結構型式采用球、平面型，密封自動補償，達到雙重保險的效果，密封性能穩定，無粘著磨損，有效地解決了化工管道用普通閥門密封性能差、易泄露的難題。

③產品中法蘭采用榫槽密封結構，即使在管道壓力波動的情況下，保證中法蘭密封絕對可靠。

④上密封裝置中采用多級聚四氟乙烯密封材料，形成組合密封，確保閥門在使用期限內填料函無介質泄露，消除了普通閥門填料函密封薄弱、介質易外漏，甚至造成事故的可能。

六、AWJ41F氨用截止閥主要特點：

1.流線型，明桿帶支架

2.中法蘭螺栓連接

3.活套連接閥瓣

4.升降閥桿與手輪

5.支架與閥蓋一體式

6.傘齒輪操作選配

7.標準法蘭連接

七、AWJ41F氨用截止閥安裝使用及維護說明：

1、AWJ41F液氨截止閥在GB/T12235標準基礎上制定企業標準。企標在材質選用、結構設計上完全根據氯氣、液氯介質腐蝕特性和工況要求進行，各項技術參數指標優于國標。

2、氨氣截止閥在開啟前應進行泄漏檢查，確定閥門是否無泄漏缺陷、填料函是否無泄漏缺陷。

3、氨氣截止閥的閥桿操作如無法用人手完成，可使用專用的F扳手代替，但在F扳手仍無法開啟的情況下，切勿使用加長扳手強行開閉，以避免閥門的損壞甚至是安全事故的發生。

4、由于氨氣截止閥進、出入口不對稱，安裝時應使介質由下而上流經閥口，即低進高出，使閥門開啟省力，填料不易泄露。真正起到切斷，調節壓力、流量的作用。安裝的時候一定要注意安裝箭頭方向安裝。
