| 螺紋標準規格和定義 發布時間：17-04-25 |

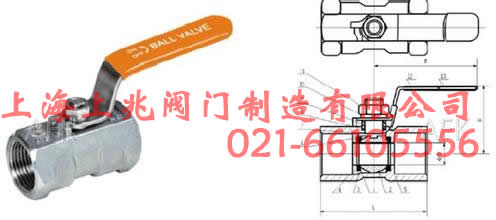

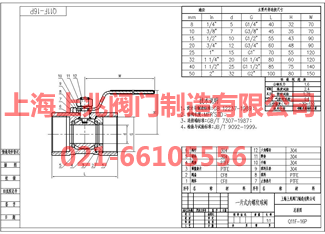

螺紋標準規格和定義  ①外徑（大徑），與外螺紋牙頂或內螺紋牙底相重合的假想圓柱體直徑。螺紋的公稱直徑即大徑。 ②內徑（小徑），與外螺紋牙底或內螺紋牙頂相重合的假想圓柱體直徑。 ③中徑，母線通過牙型上凸起和溝槽兩者寬度相等的假想圓柱體直徑。 ④螺距，相鄰牙在半徑線上對應兩點間的軸向距離。 ⑤導程，同一螺旋線上相鄰牙在中徑線上對應兩點間的軸向距離。 ⑥牙型角，螺紋牙型上相鄰兩牙側間的夾角。 ⑦螺紋升角，中徑圓柱上螺旋線的切線與垂直于螺紋軸線的平面之間的夾角。 ⑧工作高度，兩相配合螺紋牙型上相互重合部分在垂直于螺紋軸線方向上的距離等。螺紋的公稱直徑除管螺紋以管子內徑為公稱直徑外，其余都以外徑為公稱直徑。螺紋已標準化，有米制（公制）和英制兩種。國際標準采用米制，中國也采用米制。 圓柱螺紋中﹐三角形螺紋自鎖性能好。它分粗牙和細牙兩種﹐一般聯接多用粗牙螺紋。細牙的螺距小﹐升角小﹐自鎖性能更好﹐常用于細小零件薄壁管中﹐有振動或變載荷的聯接﹐以及微調裝置等。管螺紋用于管件緊密聯接。矩形螺紋效率高﹐但因不易磨制﹐且內外螺紋旋合定心較難﹐故常為梯形螺紋所代替。鋸齒形螺紋牙的工作邊接近矩形直邊﹐多用于承受單向軸向力。 圓錐螺紋的牙型為三角形﹐主要靠牙的變形來保證螺紋副的緊密性﹐多用于管件。 1、對于一般標準螺紋，都采用螺紋環規或塞規來測量。 2、螺紋千分尺是用來測量螺紋中徑的。也可以用量針測量螺紋中徑的方法稱三針量法。 3、齒厚游標卡尺用來測量梯形螺紋中徑牙厚和蝸桿節徑齒厚。 4、其他參數測量用專用量具和儀器。 引言 你可知道粗糙度為什么是0.8, 1.6, 3.2, 6.3, 12.5 ? 你可知道油缸缸徑為什么是63, 80, 100, 125 ? 你可知道油缸壓力為什么是6.3, 16, 25, 31.5 ? 你可知道螺紋規格為什么是6, 8, 10, 12, 14, 16 ? 你可知道機械設計手冊上無數的表格，所有產品樣本上的參數表，都是怎么來的? 一切都來源于偉大的優先數系。 法國工程師雷諾看到熱氣球上的鋼絲繩規格繁多，他就想了一個辦法，將10開5次方，得到一個數1.6，然后輾轉相乘，得出5個優先數如下:1.0、1.6、2.5、4.0、6.3 這是一個等比數列，后數為前數的1.6倍，那么10以下的鋼絲繩一下子只有5種，10到100的鋼絲繩也只有5種，即10, 16, 25, 40, 63 但是這樣分法太稀疏，雷先生就再接再厲，將10開10次方，得出R10優先數系如下：1.0、1.25、1.6、2.0、2.5、3.15、4.0、5.0、6.3、8.0 公比為1.25，于是10以內的鋼絲繩只有10種，10到100的也只有10種，這就比較合理了。這時肯定有人說，這個數列，前面的數字好像相差不大，如1.0和1.25，簡直沒差別嘛，平常我就四舍五入了，但6.3和8.0間隔就大了，這樣合理嗎? 合理不合理，我們打個比方。比如說自然數1、2、3、4、5、6、7、8、9很順溜，我們用這個數列來發工資，給張三發1000，給李四發2000，兩人皆心服。突然通貨膨脹，給張三發8000，給李四發9000。以前李四工資是張三的2倍，現在變成1.12倍。你說李四能愿意嗎?他可是主管哪，給他發16000還差不多，張三是不會埋怨說主管比他多8000的。 這個自然界的事物，有兩種比較方法，就是“相對”與“絕對”!優先數系是相對的。 有人說他的產品規格有10噸，20噸，30噸，40噸的，現在看來就不合理了吧?如果你取兩倍的話，應該是10噸，20噸，40噸，80噸，或者保住頭尾，也應該是10噸，16噸，25噸，40噸，公比為1.6才合理。 這就是“標準化”，論壇上常常看到有人說“標準化”，實際他們說的是“標準件”，所做的工作只是將整機的標準件整理一下，就叫標準化了，實際不是這樣的。真正的標準化，你要把你的產品的所有參數按優先數系形成序列化，再把所有的零部件的功能參數及尺寸，用優先數系來序列化才對。 自然數是無窮的，但在機械設計師眼里，世界上只有10個數，它就是R10優先數。并且，這10個數相乘，相除，乘方，開方，結果還在這10個數里，何其奇妙!當你設計的時候，不知道尺寸該選擇多大為好時，就在這10個數里選，你說何其方便!  1.0 N0、1.12 N2、1.25 N4、1.4 N6、1.6 N8、1.8 N10、2.0 N12、2.24 N14、2.5 N16、2.8 N18、3.15 N20、3.55 N22、4.0 N24、4.5 N26、5.0 N28、5.6 N30、6.3 N32、7.1 N34、8.0 N36、9.0 N38 兩個優先數，比如4和2，其序號分別為N24和N12，它們相乘，將其序號相加，其結果等于N36即8便是; 相除，序號相減，等于N12即2便是 ; 2的立方，將其序號N12乘以3得N36即8便是; 4的開方，將其序號N24除以2得N12即2便是如果求2的四次方呢?N12*4=N48，這里沒有，怎么辦?上面的列表，沒有寫上一個數，就是10，它的序號是N40，凡是序號大于40的，只看大于40的部分，比 如N48就看N8，即1.6，然后乘以10得16就對了。如果序號是N88呢，看N8得1.6，然后乘以100得160便是，因為100的序號是N80,1000的序號是N120，依此類推 做機械設計，一輩子用這20個數就足矣。但有時需用到R40數系，有40個數，就更完善了，若不夠，還有R80系。我已將R40數系倒背如流，應付一般計算根本不用計算器。 簡單來說算40徑的45鋼的抗扭能力，其扭轉系數是0.5*π*R^3，扭應力選屈服點360的一半即180MPa，圓周率選3.15，左右手捏小數點，心算加減序號，一會就出來。有人說你不加安全系數嗎?說吧，是取1.25，還是1.5，還是2啊?呵呵。 黃金分割0.618，也即1.618，這里也有1.6。平方根數列，就是根號1，根號2，根號3，很容易求出吧?(3的序號是N19) π的平方等于多少?等于10。你算壓桿穩定的時候就方便了吧?圓桿扭轉系數約為0.1*D^3，現在你可以口算扭轉系數了吧? 為什么大螺絲從M36直接跳到M40? 為什么齒輪的傳動比有個6.3或者7.1? 為什么槽鋼有個市場上很少見的12.6號? 為什么外協廠打電話來說140的方管沒有，而有120和160的? 因為R5數系比R20數系優先。 為什么標準件的參數有個第一序列，第二序列?一般來說第一序列就是R5序列。 為什么Inventor的螺孔列表有個M11.2?現在你知道它不是胡謅出來的數吧? 還有鋼板厚度，型鋼型號，齒輪模數，一切標準件，一切工業品樣本上的功能參數，尺寸參數，標準公差表，等等等等，它們的來源，此刻在我們的心中慢慢清晰起來。可以說，我們已經理解了半部機械設計手冊，以及那些還沒做出來的工業品。 那么，我們在設計產品的時候，就可以同時設計出一系列了，而不是設計完之后再進行所謂的“標準化”;更進一步，如果產品注定要序列化，那么我們甚至可以在對實際工況不甚了解的情況下設計產品，因為優先數系已將所有型號包括其中了。 優先數系的應用，上面列出的，可謂滄海一粟，無盡的應用等著我們自己去開發。背誦優先數系吧，這可是一勞永逸的活兒。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
