| ZJHP單座氣動不銹鋼調節閥工作原理 發布時間：25-03-11 |

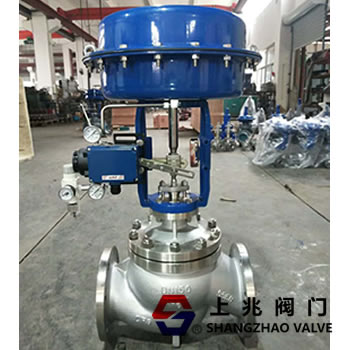

ZJHP單座氣動不銹鋼調節閥是工業自動化控制領域中一種極為重要的設備，它在精確控制流體流量、壓力等參數方面發揮著不可替代的作用。要深入理解其工作原理，需要從多個方面進行剖析。 一、結構組成及其功能 1. 閥體 ?? 閥體是ZJHP單座氣動不銹鋼調節閥的基礎部件，采用不銹鋼材質制造。不銹鋼的特性使其具有良好的耐腐蝕性，能夠適應多種不同的工作介質，無論是酸性、堿性還是含有一定腐蝕性鹽分的流體。閥體內部結構設計精確，單座結構是其顯著特點之一。單座意味著在閥體內只有一個閥座，這種結構能夠提供較好的密封性能。當閥門關閉時，閥芯與閥座緊密貼合，可有效防止介質泄漏。而且，閥體的通道設計流暢，能夠減少流體在通過閥門時的阻力，有助于提高流量控制的準確性。 ??2. 閥芯 ?? 閥芯是調節閥控制流體流量的關鍵部件。它位于閥體內，與閥座相互配合。閥芯的形狀和尺寸經過精心設計，其表面光滑度要求極高，以確保在與閥座接觸和相對運動過程中能夠達到良好的密封和調節效果。閥芯的運動由氣動執行機構驅動，根據輸入的氣動信號，閥芯在閥體內上下移動，從而改變閥門的開度，實現對流體流量的調節。例如，當閥芯向上移動時，閥門開度增大，流體流量隨之增加；反之，當閥芯向下移動時，閥門開度減小，流量相應減少。 ??3. 氣動執行機構 ?? 氣動執行機構是ZJHP單座氣動不銹鋼調節閥的動力來源。它主要由氣缸、活塞、推桿等部件組成。壓縮空氣進入氣缸后，作用于活塞上，推動活塞運動?；钊c推桿相連，活塞的直線運動通過推桿轉化為閥芯的上下運動。氣動執行機構的優點在于其響應速度較快，能夠根據控制系統的指令迅速調整閥門的開度。而且，氣動系統相對簡單、可靠，在工業環境中具有較高的穩定性。通過調整進入氣缸的壓縮空氣的壓力、流量等參數，可以精確控制活塞的運動速度和位移，進而精確控制閥芯的運動，實現對調節閥開度的精確控制。 ??4. 閥桿 ?? 閥桿連接著閥芯和氣動執行機構的推桿，起到傳遞動力的作用。它需要具備足夠的強度和剛性，以確保在閥芯頻繁的上下運動過程中不會發生變形或斷裂。閥桿通常采用高強度的不銹鋼材料制造，并且其表面經過精細加工，以減小與填料函之間的摩擦力。填料函則是用來密封閥桿與閥體之間的間隙，防止介質沿閥桿泄漏。 二、工作原理的基本原理 1. 流量調節原理 ?? 當氣動執行機構接收到控制系統的氣動信號后，根據信號的大小，活塞在氣缸內移動一定的距離。這個運動通過推桿傳遞給閥桿，進而帶動閥芯在閥體內上下移動。根據流體力學中的流量公式Q = Cv×√(ΔP/ρ)（其中Q為流量，Cv為流量系數，ΔP為閥門前后的壓差，ρ為流體密度），當閥芯移動時，閥門的流通截面積發生變化，從而改變了閥門的流量系數Cv。在閥門前后壓差ΔP和流體密度ρ相對穩定的情況下，流量Q與流量系數Cv成正比關系。因此，通過改變閥芯的位置，即改變閥門的開度，就可以精確地調節流體的流量。例如，在化工生產過程中，需要精確控制原料的進料流量，ZJHP單座氣動不銹鋼調節閥就可以根據生產工藝的要求，通過調整閥門開度來實現準確的流量供應。 ??2. 壓力調節原理 ?? 在一些工業應用中，除了流量調節，還需要對流體的壓力進行控制。ZJHP單座氣動不銹鋼調節閥在壓力調節方面也有著獨特的工作原理。當閥門開度減小時，流體在閥門處的阻力增大，根據伯努利原理，流體的壓力會相應升高；反之，當閥門開度增大時，阻力減小，壓力降低。在一個完整的壓力控制系統中，通常會配合壓力傳感器等設備。壓力傳感器檢測到系統中的壓力值，并將信號反饋給控制系統?？刂葡到y根據設定的壓力值與實際檢測到的壓力值之間的差異，向氣動執行機構發送相應的氣動信號，調整閥門開度，從而使系統壓力維持在設定的范圍內。例如，在蒸汽供應系統中，為了確保蒸汽在不同設備中的使用壓力穩定，就可以利用ZJHP單座氣動不銹鋼調節閥進行壓力調節。 三、與其他調節閥的比較優勢 1. 密封性能優勢 ?? 與其他類型的調節閥相比，ZJHP單座氣動不銹鋼調節閥的單座結構在密封性能上具有明顯的優勢。由于只有一個閥座，在閥芯與閥座緊密貼合時，能夠形成較為可靠的密封面。這種密封性能在處理一些對泄漏要求嚴格的介質時非常關鍵，例如在食品加工行業中，對于某些添加劑的精確控制，不容許有任何泄漏，ZJHP單座氣動不銹鋼調節閥的良好密封性能就能夠滿足這一要求。 ??2. 流量特性優勢 ?? ZJHP單座氣動不銹鋼調節閥的流量特性曲線較為理想。其流量與閥門開度之間的關系能夠較好地符合工業生產中的各種流量控制需求。例如，在一些需要線性流量控制的場合，如在某些自動化流水生產線中，該調節閥能夠根據生產節奏精確地按照線性關系調節流體流量，確保生產過程的穩定性和產品質量的一致性。 ??3. 材質適應性優勢 ?? 不銹鋼材質的閥體使得ZJHP單座氣動不銹鋼調節閥具有很強的材質適應性。不銹鋼能夠抵抗多種化學物質的腐蝕，無論是在化工、制藥還是水處理等行業，都能夠適應不同的工作介質。這種材質適應性不僅延長了調節閥的使用壽命，而且降低了因材質與介質不兼容而導致的故障風險。 四、應用領域 1. 化工行業 ?? 在化工行業中，各種化學反應需要精確控制原料的流量和壓力。ZJHP單座氣動不銹鋼調節閥能夠適應各種化工原料，如酸、堿、鹽溶液等腐蝕性介質的流量和壓力控制要求。例如，在合成氨生產過程中，需要精確控制氫氣、氮氣等原料的進料流量，該調節閥可以根據生產工藝的要求，穩定地調節流量，確保反應的順利進行。在化工產品的輸送過程中，也可以利用它來控制管道中的壓力，防止因壓力過高或過低而導致的安全事故或產品質量問題。 ??2. 制藥行業 ?? 制藥行業對生產過程的清潔性、精確性要求極高。ZJHP單座氣動不銹鋼調節閥的不銹鋼材質符合藥品生產的衛生標準，其精確的流量和壓力控制能力有助于確保藥品生產過程中各種原料、輔料的準確配比。例如，在藥物制劑的生產過程中，需要精確控制藥物活性成分、輔料和溶劑的流量，該調節閥可以實現這一精確控制，保證藥品的質量和療效的一致性。 ??3. 食品飲料行業 ?? 在食品飲料行業，產品的質量和安全至關重要。ZJHP單座氣動不銹鋼調節閥的良好密封性能和精確控制能力能夠確保在食品加工和飲料調配過程中，各種原料（如果汁、糖漿、添加劑等）的流量精確無誤。而且，不銹鋼材質符合食品衛生要求，不會對產品造成污染。例如，在飲料生產線上，它可以精確控制糖漿和水的混合比例，保證飲料的口感和質量穩定。 ZJHP單座氣動不銹鋼調節閥憑借其獨特的結構和工作原理，在多個行業中發揮著重要的作用，其在流量和壓力控制方面的精確性、良好的密封性能以及廣泛的材質適應性使其成為眾多工業應用中的理想選擇。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
