氣動切斷閥作為一種關鍵的工業控制設備，廣泛應用于石油、化工、冶金等行業。它通過氣動執行器接收控制信號，實現工藝管道內流體的快速切斷與接通，對于保障工業生產的安全與穩定具有重要意義。然而，在實際應用中，氣動切斷閥的安裝與使用并非隨意，而是需要遵循一定的規范與標準，其中流向要求便是其中之一。

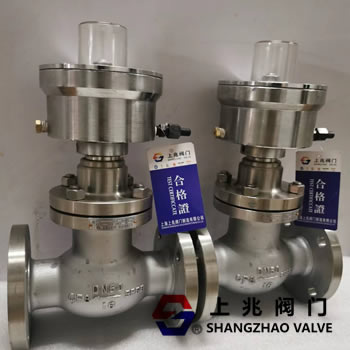

在探討氣動切斷閥的流向要求之前，我們首先需要了解其基本的工作原理。氣動切斷閥主要由氣動執行器和閥體兩部分組成。當控制器發出指令，通過壓縮空氣驅動氣動執行器，進而帶動閥芯移動，實現閥門的開啟或關閉。根據執行器的不同，氣動切斷閥可分為單作用和雙作用兩種類型。單作用執行器在壓縮空氣作用下開啟或關閉閥門，當控制信號消失時，依靠彈簧力復位；而雙作用執行器則通過兩側不同管路的壓縮空氣來控制閥門的開啟與關閉。
氣動切斷閥在工作時，其介質的流動方向是有特定要求的。一般來說，閥門工作介質的流動方向應是高進低出，這與普通截止閥的流向正好相反。這種設計主要是基于流體動力學的原理，有助于減小流體在閥門內部的阻力，提高流體的流通效率。也有助于減輕閥門在長時間工作過程中的磨損，延長其使用壽命。 對于DN100口徑以上的氣動切斷閥，通常建議采用水平安裝的方式。這是因為大口徑閥門在垂直安裝時，由于流體重力的作用，可能會導致閥門內部的密封件受力不均，從而影響其密封效果。而水平安裝則可以避免這一問題，確保閥門在正常工作狀態下能夠保持良好的密封性能。
氣動切斷閥在實際應用中，其流向要求與具體的使用場景密切相關。例如，在石油、化工等易燃易爆環境中，氣動切斷閥通常與可燃氣體泄漏監測儀器相連。當儀器檢測到可燃氣體泄漏時，會迅速發出控制信號，驅動氣動切斷閥快速關閉，從而切斷燃氣的供給，防止惡性事故的發生。在這種情況下，正確的流向設置能夠確保閥門在緊急情況下能夠迅速、準確地動作，最大限度地保護人員和設備的安全。
同樣地，在熱力設備中，氣動切斷閥也扮演著重要的角色。當設備內部的溫度或壓力超過設定的極限值時，控制系統會發出指令，驅動氣動切斷閥關閉供氣閥門，停止燃料的供給。這不僅可以防止設備因過熱或過壓而損壞，還可以避免由此引發的安全事故。在這些應用中，流向的正確性同樣至關重要，它直接關系到閥門能否在關鍵時刻發揮應有的作用。
|
