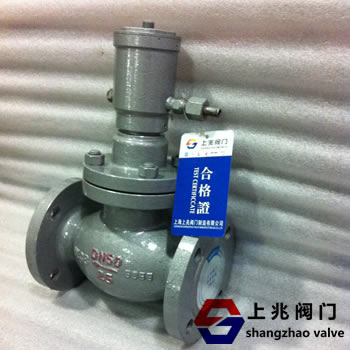

液動緊急切斷閥，作為一種關鍵的安全設備，廣泛應用于液化氣、天然氣、液氨等管道系統中。其主要功能是在出現異常情況時，迅速切斷流體介質，以防止事故擴大，保護人身和財產安全。下面，我們將深入解析液動緊急切斷閥的結構特點。
一、整體結構概述
液動緊急切斷閥主要由閥體、閥芯（或閥瓣）、驅動機構和控制系統等核心部件組成。這些部件相互協作，共同實現閥門的快速開啟和緊急切斷功能。
二、詳細結構分析
1. 閥體：閥體是液動 緊急切斷閥的主體部分，通常采用高強度、耐腐蝕的材料制成，如碳素鋼或不銹鋼。其內部設有流體通道和控制通道，負責引導流體介質和傳遞控制信號。 2. 閥芯（或閥瓣）：閥芯（或閥瓣）是控制流體通斷的關鍵部件。它根據控制系統的指令，通過驅動機構的動作來改變其在閥體中的位置，從而實現流體的開啟或切斷。閥芯（或閥瓣）通常采用耐高壓、耐腐蝕的材料制成，以確保在惡劣的工作環境下仍能保持良好的性能。 3. 驅動機構：驅動機構是液動緊急切斷閥的動力來源，主要負責驅動閥芯（或閥瓣）進行動作。它通常采用液壓油或氣壓作為動力源，通過液壓系統或氣壓系統傳遞動力，使閥芯（或閥瓣）能夠迅速、準確地響應控制系統的指令。 4. 控制系統：控制系統是液動緊急切斷閥的大腦，負責接收來自管道系統的信號，并根據這些信號判斷是否需要啟動切斷閥。當系統檢測到異常情況，如壓力過高、泄漏等，控制系統會立即發出指令，驅動驅動機構動作，從而切斷流體介質。控制系統通常采用先進的電子技術，具有高度的自動化和智能化特點，能夠確保閥門在關鍵時刻能夠迅速、準確地作出響應。
三、輔助部件及功能
除了上述核心部件外， 液動緊急切斷閥還可能配備一些輔助部件，如密封件、手搖油泵等。這些輔助部件在閥門的正常運行和緊急切斷過程中也發揮著重要的作用。例如，密封件能夠確保閥門在關閉時能夠完全密封，防止泄漏；而手搖油泵則可以在緊急情況下為驅動機構提供手動動力源，確保閥門的正常動作。 液動緊急 切斷閥的結構設計緊湊、合理，各部件之間相互協作、密切配合，共同實現了閥門的快速開啟和緊急切斷功能。這種閥門在化工、燃氣等行業中具有廣泛的應用前景，對于保障生產安全和人身安全具有重要意義。
|
