| Q641F-16C_雙電磁閥控制防爆氣動球閥 發布時間：23-04-09 |

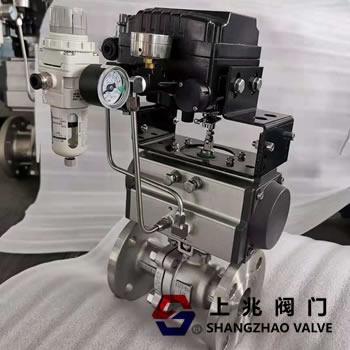

Q641F-16C_雙電磁閥控制防爆氣動球閥--產品簡要： Q641F-16C_雙電磁閥控制防爆氣動球閥密封性能優良，流通能力大，結構簡單，使用壽命長，維修方便。所匹配的執行器具有結構簡單緊湊、性能優良、輸出扭矩大的特點。執行器分為單作用和雙作用兩種型號。單作用式的優點是，一旦動力源發生故障，球閥將根據控制系統的要求自動處于開啟或關閉位置。廣泛應用于化工、石油、紡織、電力、食品制藥、制冷、造紙等工業領域，不僅能控制氣體、液體和蒸汽介質，還能控制污水和纖維的性質。閥門定位器可根據工況進行組裝，輸入4-20mA的模擬信號，實現球閥開度的百分比調節控制。 單個電子控制電磁閥和雙電控電磁閥的區別: 單電控:即只有一個電磁線圈，一般用于2位三通電磁閥。線圈電壓等級一般為DC24V、AC220V等。兩位三通電磁閥分為常閉型和常開型。常閉型是指線圈不通電時氣路斷開，常開型是指線圈不通電時氣路斷開。常閉二位三通電磁閥的工作原理:線圈通電時，氣路接通，一旦線圈斷電，氣路就會斷開，相當于點動。切斷閥常開兩位三通單電控電磁閥的工作原理:線圈通電時，氣路斷開，一旦線圈斷電，氣路就會接通，也是微動。 雙電控:即有兩個電磁線圈，一般用于兩位五通電磁閥和兩位五通雙電控電磁閥。動作原理:正向動作線圈通電時，正向動作氣路接通，即使正向動作線圈斷電后，正向動作氣路仍接通，一直維持到反向動作線圈通電。當反作用線圈通電時，反作用氣體路徑連接到反作用排氣口，并且即使在反作用線圈斷電后，反作用氣體路徑仍然連接，這將保持到正向作用線圈通電。這相當于自鎖。基于兩位五通雙電控電磁閥的這一特點，在設計機電控制回路或編寫PLC程序時，電磁閥線圈可操作1~2秒，可保護電磁閥線圈不容易損壞。 特點: 氣動球閥主要用于切斷或接通。 管道中的介質也可用于流體調節和控制。與其他閥門相比，它有以下優點: 1。流體阻力小，球閥是所有流體阻力小的閥門之一。即使是減壓球閥，流體阻力也很低。 2。推力軸承降低了閥桿的摩擦力矩，可以使閥桿長時間平穩靈活地運轉。 3。閥座的密封性能好。聚四氟乙烯等彈性材料制成的密封圈易于密封，球閥的密封能力隨著介質壓力的增加而增強。 4。閥桿的密封可靠。由于閥桿只是像旋轉一樣運動而不提升，閥桿的填料密封不易損壞，密封能力隨著介質壓力的增加而增強。 5。由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，因此球閥的使用壽命較長。 6。下閥桿和閥桿頭上的凸臺階防止閥桿噴出。如果閥桿密封被火損壞，可以在凸臺階和閥體之間形成金屬接觸，保證閥桿密封。 7。防靜電功能:球體、閥桿和閥體之間設有彈簧，可將開關過程中產生的靜電導出。 單作用氣動執行器和雙作用氣動執行器之間的區別； 單作用和雙作用氣動球閥是指配有氣動球閥的氣動執行機構可分為單作用和雙作用。不同的是，單作用缸里有彈簧，雙作用缸里沒有。因此，單作用氣動執行機構的價格高于雙作用氣動執行機構。 單動氣動 執行器一般分為常開型和常閉型:通風關、氣體關；常閉型:通風開，燃?xì)怅P(guān)，就是在安裝前有一個設定把它設定為開或關。如果常開，這意味著氣動執行機構在通風條件下關閉閥門。如果氣源故障或突然斷電，單作用氣動執行機構將通過彈簧自動復位到on狀態，即回到設定狀態。如果設置為off，會回到off狀態，一般用于危險工況。比如輸送可燃?xì)怏w或可燃液體時，當失去氣源，出現緊急情況時，單作用氣動執行機構可以自動復位以減少危險，而雙作用氣動執行機構不能復位。 雙動氣動執行機構氣動執行機構在通風條件下打開閥門。當閥門要關閉時，另一側只能通過通風關閉。雙作用氣動執行機構通過氣缸工作復位，只有在失去氣源時才能保持在原位。 性能: ZSHR/ZSTR氣動O型切斷球閥主要用于切斷管道介質，密封性能好，零泄漏。ZSHR氣動執行機構是一種雙作用類型，內部沒有回位彈簧。ZSTR氣動執行機構為單作用式，內部帶有復位彈簧，在氣源故障時能自動復位，確保工藝設備的安全。適用于盛裝懸浮顆粒和粘性介質，流阻小，流通能力大。氣動執行機構可配有電磁閥、行程開關、過濾器減壓器等附件。遠程控制非常方便，可以提供實時反饋。 現場閥門開關情況。 結構原理: 氣動球閥是一種旋轉截止球閥，是qdz中的執行單元，一般與電磁閥等氣動元件配合使用。閥體結構有軟密封閥座和全金屬閥座兩種，分別用于常溫-40 ~ 180℃和高溫-60 ~ 450℃。該產品具有傳動效率高、推力大、密封性能好、額定流量系數大、零件互換性強等特點。 工作原理: 氣動球閥一般與電磁閥、限位開關等附件配合使用。采用GT、AT、AW等氣動執行機構，輸出力大，動作靈敏，能有效開啟和切斷。它的圓柱形通孔球閥閥芯具有剪切功能，對含纖維和顆粒的粘性介質的控制效果僅次于V型球閥。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
