| 氣動切斷閥附件的配合功能及原理說明 發布時間：22-11-04 |

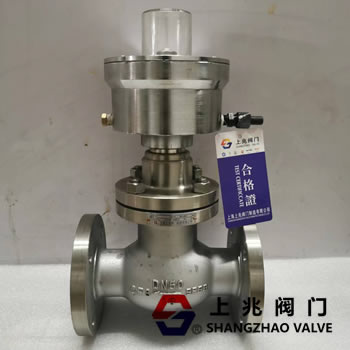

氣動切斷閥附件的配合功能及原理說明 氣動切斷閥是一種用壓縮空氣驅動操作閥的執行元件。其啟閉速度較快，常用于快速兩位阻斷，也可用于調節流量。由于它主要依靠空氣源來執行其操作，因此在易燃易爆的場合具有很高的實用性，可用于控制氣體、液體、油和各種腐蝕性介質。而氣動切斷閥的附件是變化的，與不同的附件匹配，無法實現不同的控制方式。用戶可以根據閥門的不同工作要求制作相應的設備。 氣動三聯件 氣動三聯件是氣動切斷閥的常用附件，其作用可以概括為:過濾+減壓+油霧。其中減壓閥是必須的附件，任何功能的氣動切斷閥都必須配備。它的作用是給氣動切斷閥一個動力氣源的標準壓力，標準值為0.4-0.7MPa， 減壓閥是一種有條件地將入口壓力降低到某一要求的出口壓力，并依靠介質本身的能量自動保持出口壓力穩定的閥門。 兩件式過濾器和減壓閥的作用:可以過濾和降低外部壓縮空氣的壓力。 三重過濾器、減壓閥和油霧噴射器的作用:對壓縮的外界空氣進行過濾和減壓，并對空氣進行潤滑。 氣動電磁閥 氣動電磁閥，也稱為方向控制閥，只需要打開。 對于具有關閉作用的兩位閥，電磁閥是必要的設備，電磁閥被勵磁 u002f滅磁來控制氣動緊急切斷閥的開啟 /關閉。電磁閥常用于開關閥門，通過電壓信號控制氣源和氣路的通斷，從而控制閥門的開關。定義:用電磁鐵控制閥芯運動的閥門，一般是通過控制氣動執行機構的運動過程來開啟和關閉的。 限位開關 閥門限位開關，又稱行程開關，也可稱為回復裝置。它是自動控制系統中檢測閥門狀態的一種現場儀表。用于輸出帶有開關觸點信號的閥門開啟或關閉位置，該信號由程序控制器承擔或由計算機采樣。確認后，執行下一個程序。本產品還可用于自控系統中重要閥門的聯鎖保護和遠程報警指示。如果要掌握兩位閥的閥位，閥位限位開關是一個有效的裝置，它是一個用來指示和反映機械設備運動極限位置的電氣開關。 定位器 閥門定位器是氣動調節閥的必備設備，通過閥門定位器可以控制閥門處于任何開啟位置。它以閥桿位移信號作為輸入反作用測量信號，以控制器的輸出信號作為設定信號，并對它們進行比較。當兩者之間存在誤差時，改變給執行機構的輸出信號，使執行機構動作，建立閥桿位移時間與控制器輸出信號的一一對應關系。 注意:如果是在安全條件下操作的調節閥，則需要為其配備電磁閥，電磁閥將用于強制控制。 在事故情況下，閥門處于安全閥位置。 對于大容量鋼瓶閥門，為了加快閥門的運動，也有必要裝備先導閥。先導閥的作用是由小氣量的氣體信號驅動先導閥來切換大氣量的管路，使瓶閥有一個快速的氣路進行充放電。先導閥有多種類型，應根據氣動切斷閥的詳細要求進行選擇。 如果要掌握的閥位是調節閥，則需要安裝一個閥開度變送器，它能在任何方向反映閥門的開度信號。由于設備和工藝的要求，閥門可能常開，也可能慢關，也可能慢開常關，所以需要配備氣動調節閥，用來控制通過的氣體量，調節閥門的運動速度以達到要求。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
