不銹鋼球閥密封結構特性發布時間：21-09-10

不銹鋼球閥一般有縮徑和非縮徑兩種結構。無論結構如何，球閥的流阻系數都比較小。特別是所謂的全流型，即不縮徑的球閥，因?yàn)樗耐ǖ乐睆降扔诠艿纼?nèi)徑，局部阻力損失只是管道的摩擦阻力同長度，即該球閥的流阻是所有閥門中最小的。

在火箭發射及其測試系統中，要求管道阻力盡可能小。

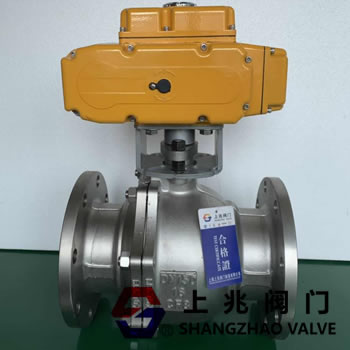

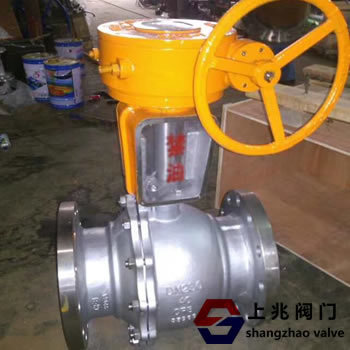

不銹鋼球閥以其眾所周知的特性閥門廣泛應用于各種管道系統中，用于快速切斷、改變介質流向并自動控制。它們可以手動、電動或氣動驅動。

圖1所示為不考慮驅動方式的球閥典型結構。

在球閥的性能中，密封性是其主要指標之一。

從圖1可以看出，球閥的密封結構主要由三部分組成。一種是主體與副閥體之間的密封，通過密封調節墊片來實現；另一種是主閥體與閥桿之間的密封，采用標準的V

形填料或O形密封圈實現，形成球閥的外密封結構。

三是球體與主副閥體之間的密封，由密封座實現，構成球閥的主要密封結構。

主要密封結構的密封性影響球閥的工作性能，是球閥設計制造中的關鍵密封結構。

本文將重點介紹球閥主密封的非金屬密封，又稱軟密封結構。

1 球閥的密封性要求球閥：

球閥的密封指標由內漏和外漏要求決定。緊急切斷閥國家標準規定非金屬密封球閥的密封性能按GB/T13927通用閥門壓力試驗A級執行，要求試驗期間無可見泄漏；航天工業標準

規定地面氣體管道系統用球閥應在0.05MPa和1.1倍公稱壓力下保持3分鐘，內泄漏率不大于3×10- 5Pa·m3/s，無氣泡逸出；在1.1倍公稱壓力

氣壓條件下，保壓3min，外漏率不大于1×10-5Pa·m3/s，無氣泡逸出。

2 影響球閥密封性能的主要因素：

影響球閥密封性能的主要因素有密封面的粗糙度和球體的圓度。

眾所周知，無論采用多么先進的加工技術，都不可能完全消除球體的圓度誤差和密封面的微觀缺陷。因此，為了達到良好的密封效果，保證加工工藝的完成，必須確定合適的密封面粗糙度

和球體的圓度參數值。

相關材料推薦球面密封面粗糙度Ra的最大允許值為0.4μm；密封材料為聚四氟乙烯時，密封座粗糙度Ra的最大允許值為0.8μm。

球面圓度公差按GB/T1184附表2的6級精度比較合適。

3 球閥主密封結構分析：

球閥一般采用金屬材料作為密封結構，又稱硬密封。用工程塑料技術

發展，特別是聚四氟乙烯的出現，使球閥密封結構成為一種理想的密封材料。

球閥主要密封結構常見的軟密封形式有剛性密封座、帶彈性元件的密封座、聚四氟乙烯唇形密封座、彈性膨脹環與聚四氟乙烯唇形密封座組成的組合密封座等。## ＃形式。
