| Q641F單作用不銹鋼氣動球閥 發布時間：21-08-11 |

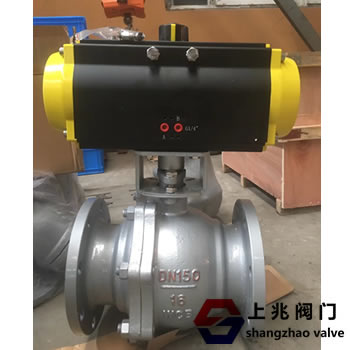

Q641F單作用不銹鋼氣動球閥它由不銹鋼球閥、單作用氣動執行器及其他相關附件組成。閥門由氣源驅動，控制閥門的啟閉。閥體采用不銹鋼制造，具有超強的抗拉、耐磨、耐腐蝕等特點。 不僅可用于一般常溫常壓場合，也適用于超高壓和低壓降等相對惡劣的工作條件。 可根據工況配備閥門定位器，輸入4-20mA模擬信號，實現球閥開度的百分比調節控制。 單作用氣動執行器和雙作用氣動執行器： 氣動球閥中的單作用和雙作用是指裝有氣動球閥的氣動執行器可分為單作用和雙作用。 區別是單作用氣缸有彈簧，雙作用氣缸沒有。 因此，單作用氣動執行器的價格比雙作用氣動執行器要高。 單作用氣動執行器一般分為常開型和常閉型。常開型：排氣關閉，緊急切斷閥切斷開啟；常閉型：泄放開，切斷關，即安裝前有設置，設置 開或關，如果是常開，則表示氣動執行器關閉閥門時空氣被通風。如果氣源出現故障或突然斷電，單作用氣動執行器由彈簧自動復位到打開狀態，也就是說 它會回到它的設定狀態，將它設置為關閉，它將返回關閉狀態，一般用于危險工況，如輸送易燃?xì)怏w或易燃液體，當氣源丟失，出現緊急情況 此時，單作用氣動執行器可自動復位至降低風險，而雙作用不能復位。 雙作用氣動執行器通風時，閥門由氣動執行器打開。當閥門關閉時，另一側只能通過通風關閉。雙作用氣動執行器由氣缸復位。  Q641F單作用不銹鋼氣動球閥特點和用途： 氣動球閥主要用于切斷或接通管道中的介質。也可用于流體調節和控制。與其他閥門相比，具有以下優點： 1。流體阻力小，球閥是所有閥門中流體阻力最小的。即使是縮徑球閥，其流體阻力也相當小。 2。推力軸承減少了閥桿的摩擦力矩，可以使閥桿長時間平穩靈活地運行。 3。閥座密封性能好。聚四氟乙烯等彈性材料制成的密封圈易于密封，球閥的閥門密封能力隨著介質壓力的增加而增加。 4.閥桿密封可靠。由于閥桿僅用于模擬旋轉而不是升降運動，因此閥桿的填料密封不易損壞，密封能力隨著介質壓力的增加而增加。 5 .由于聚四氟乙烯等材料具有良好的自潤滑性能，與球體的摩擦損失小，所以球閥的使用壽命長。 6.底部安裝的閥桿和閥桿頭部的凸臺防止閥桿噴出。如果閥桿密封因火災而損壞，凸階與閥體也可形成金屬接觸，以保證閥桿密封。 7。防靜電功能：球體、閥桿、閥體之間設有彈簧，可導出開關過程中產生的靜電。 Q641F單作用不銹鋼氣動球閥結構原理： 氣動單作用球閥是一種旋轉截止球閥，是氣動單元組合儀表中的執行單元，一般與電磁閥等氣動元件組合使用. 閥體結構有安裝軟密封閥座和全金屬閥座兩種，分別用于常溫-40～180℃和高溫-60～450℃的場合。 該產品具有傳動效率高、推力大、密封性能好、額定流量系數大、零件互換性強等特點。 Q641F單作用不銹鋼氣動球閥工作原理 氣動單向作用球閥切斷閥一般與電磁閥、限位開關等附件配合使用，采用GT、AT、AW等氣動執行機構，輸出力大，動作靈敏，啟閉效果好。 其圓柱形通孔球閥芯具有剪切功能，對含纖維和顆粒的粘性介質的控制作用僅次于V型球閥。 執行機構 采用GT、AT、AW系列氣動執行器，具有雙作用和單作用彈簧復位，齒輪齒條傳動，安全可靠；大口徑閥門采用AW系列撥叉驅動氣動執行機構，結構合理，輸出 大扭矩，雙作用，單作用。 1.齒輪雙活塞，輸出扭矩大，體積小。 2.氣缸采用鋁金材質，重量輕，外形美觀。 3.上下可安裝手動操作機構。 4.齒輪齒條連接可調節開啟角度和額定流量。 5.執行器可配電信號反饋指令及各種附件，實現自動運行。 6. IS05211 標準連接為產品安裝和更換提供了方便。 7。兩端調整的連接螺釘可使標準產品在0°和90°之間有±4°的可調范圍。 保證與閥門的同步精度。 附件選項 根據不同的控制和要求可以選擇以下附件： Cut-off配件：單電磁閥、雙電磁閥、限位開關回波裝置。 可調配件：電動定位器、氣動定位器、電動轉換器。 氣源處理配件：空氣過濾減壓器閥門、氣源處理三聯件。 手動機構：HVSD手動機構 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
