| 旋啟式止回閥 發布時間：21-06-09 |

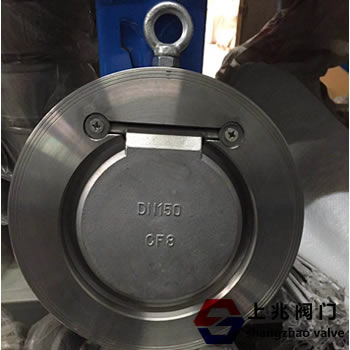

旋啟式止回閥又稱單向閥或止回閥，其作用是防止管道中的介質倒流。 靠介質的流動和受力自行開啟或關閉以防止介質倒流的閥門稱為止回閥。 止回閥屬于自動閥的范疇，主要用于介質單向流動的管道，只允許介質單向流動，防止事故發生。 此類閥門一般應水平安裝在管道中。 1.結構長度短，其結構長度僅為傳統法蘭止回閥的1/4~1/8。 2。體積小、重量輕，其重量僅為傳統法蘭止回閥的1/4~1/20 3.閥瓣關閉快，水錘壓力小。 4。水平管和垂直管均可使用，易于安裝 5.流道暢通，流體阻力小 6.動作靈敏，密封性能好 7.閥瓣行程短，關閥沖擊力小。 8。整體結構簡潔緊湊，外形美觀 9.使用壽命長，可靠性高 1 作用原理：通過氣缸塞的上下運動，緊急切斷閥輔助閥瓣快速啟閉到達密封面 2 結構說明 A 結構：擺動式單盤 B 驅動方式：對焊連接 C 連接形式：對焊連接 D 閥門的啟閉由氣動裝置控制，加快閥門的啟閉速度.  旋啟式止回閥一維護保養 1 閥門應存放在干燥通風的室內，防止受潮、雨淋、生銹。 2 啟閉件在貯運時應在關閉裝置內，同時進行以下工作： a 閥瓣應固定在開啟位置 b。直徑兩端的內口用泡沫板堵住，口必須用塞帽塞緊，防止灰塵和生銹，保持通道清潔和端面平整； c 正確氣缸部分的包裝保護、防振、防碰撞； d。閥門應平穩放置，氣動裝置朝上，不得相互擠壓。 3 長期放置應定期檢查。 每三個月檢查兩個通道的污垢和銹跡，密封面，以及焊接接頭的保護狀態。 安裝和使用 1 抽取式止回閥垂直安裝在水平管道上，一般處于全開狀態。 2 旋轉式止回閥應先安裝在水平公道上，切斷閥也可以安裝在管道中介質從管道流出的垂直管道上。 3 安裝前應做好以下工作 A 拆下閥門通道兩端的悶蓋和泡沫板，清潔內腔，并去除油脂； B 撕掉閥瓣表面的油紙，清除閥瓣表面的油脂； 4 安裝時必須限制介質的流向。 5 通過管道的介質不應含有硬質顆粒，以免損壞密封表面 6 閥門出廠前將進行一一檢查和試驗。安裝單位可以直接 壓力測試或安裝使用。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
