Q641F國標氣動不銹鋼球閥它具有開關靈活、易損耗低、降低閥門維修工的勞動強度、節約維修資金作用。氣動閥結構簡單，使用壽命長，適用于幾乎所有介質、耐高溫、耐化學腐蝕。

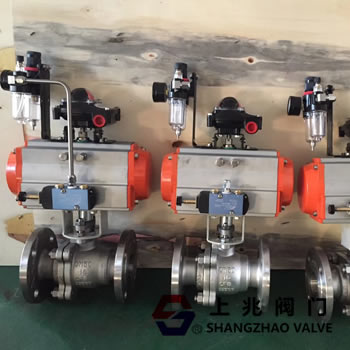

Q641F國標氣動不銹鋼球閥由氣動執行器和精密鑄造高平臺球閥組成，以凈化干燥壓縮空氣為動力源，接受氣信號或電氣閥門 定位器、電磁閥等附件，接受電信號進行工作，具有整體結構緊湊，開閉迅速操作簡單可靠性好等特點。

防火結構設計

ISO 5211平臺設計便于安裝自動開關裝置

閥桿與閥體之間防靜電裝置

閥桿防爆出裝置設計

設計與制造:GB/T12237, ANSI B16.34, API 608

結構長度:GB/T12221，ASME B16.10, JIS B2002

法蘭尺寸 : GB/T9113，ASME B16.5, JIS B2212/JIS B2214

檢驗與試驗  :GB/T13927

防火測試: API 607 4th 1993

壁厚:ASME B16.34

執行器技術參數

氣缸選配： DZVAVLE系列

氣缸形式： 雙作用 單作用（彈簧復位式）

環境溫度： -20℃-+80℃

氣源壓力： 雙作用4～8bar、單作用5～8bar

附件選項 （可選）

回訊器：也叫限位開關，遠程反饋開關信號 （普通型、防爆型可選）

電磁閥：雙作用選二位五通、單作用選二位三通（普通、防爆；多種電壓可選）

三聯件：可對氣源起穩壓、過濾作用

手輪機構：在氣源故障情況下，轉動手輪機構，可實現手動開、關閥

電-氣定位器：輸入4～20mA信號,實現閥門調節功能（普通、防爆可選）

（注：電氣定位器只有在閥門要需求調節功能才選配）

備注: 氣缸參數請另參考所選配的氣動執行器資料。
