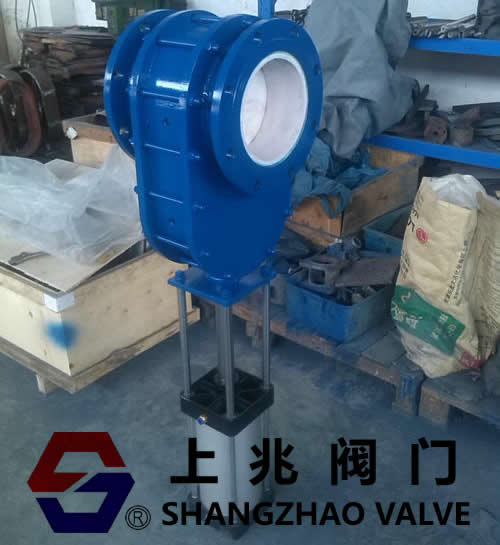

Z644T 耐磨陶瓷雙閘板閥當氣源從上進氣口通入時，閥桿帶動閥板向下運動，閥門關閉。當氣源從下進氣口通入時話，閥桿帶動閥板向上運動，閥門開啟。閥板與閥座之間加載彈簧，彈簧彈力始終使閥板壓向閥座保證閥門的密封性，又容許閥板在垂直上下方向移動，這有助于補償閥門零件的熱脹冷縮，并能克服任何背壓變化對密封的影響與防止顆粒介質進入兩密封面之間。在啟閉過程中，閥板能產生自轉，使得密封面之間產生研磨、拋光作用，而且由于閥體對通道偏心，在開啟排卸物料時，會產生渦流，形成的物料旋渦會自行清掃閥門內腔。此閥門為雙閘板單密封，獨特的下閥體斜面設計，保證閥門內腔不積灰。所有的這些特點，使得這種閥門具有超長的使用壽命，為您的系統安全運行提供了可靠的保證。

一、,氣動陶瓷雙閘板閥采用增韌結構陶瓷做密封副，耐沖刷、耐磨性好。

二、撐開式雙閘板密封結構，閥門關閉時雙向密封，運動負荷小。

三、獨特的閥盤自旋結構設計，在閥門開關動作時，閥盤對閥座密封面產生自旋研磨，保持密封面清潔，密封更可靠。

四、填料室位移設計（專利），可有效補償因閘板、填料、氣缸三點過定位，閥桿偏移對填料造成的磨偏，可有效保護填料、減小運動載荷。

五、該閥門根據不同工況可設置吹掃口、灰渣漏斗，閥門結構長度可根據客戶要求定制耐磨陶瓷緊急切斷閥。

六、氣動執行器采用推桿式直缸驅動，性能可靠，輸出扭距大，可滿足在惡劣工況條件下工作。

公稱通徑：DN50-300（也可根據客戶需要定制）

公稱壓力1.0—1.6MPa

氣動執行器工作壓力：0.4~0.6MPa

 適用溫度≤200℃（另有耐高溫型最高可耐400℃高溫）

 適用介質：粉煤灰、干粉塵、氣體、水等

  適用范圍：火力發電廠干灰系統、倉泵進料輸送。

  化工、冶金、造紙、制藥等行業中散狀物料輸送系統。

  各類有磨損的介質在管道上作啟閉之用。閥門安裝說明

歡迎您選用本廠產品。為了延長使用壽命，提高工作效益，耐磨陶瓷閥門嚴禁氣缸向下安裝，在安裝時盡量做到水平安裝且斜口面向下，本閥門開關到位信號反饋方式分為兩種，一種為機械式到位開關（推薦），一種為電感磁性開關二線制。兩種方式均可適用直流或交流。

安裝、使用要點

1、安裝前應仔細閱讀本說明、并核對閥門型號、通徑及技術參數。

2、嚴禁裝上閥門后施焊法蘭，以免損壞閥門密封圈。管道自先預留的閥門安裝距離應適當，法蘭兩邊加墊片。

3、兩管道中心與閥門通徑中心應保持同軸，法蘭面應平整，不允許法蘭面有較大的偏斜，以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻?qū)ΨQ(chēng)。
