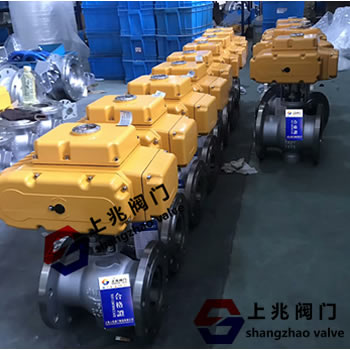

電動球閥作為工業自動化控制系統中的重要設備，由于結構簡單，操作方便，在近幾年來的被使用量越來越大，不僅可用于截斷或接通管路中的介質，亦可用于流體的調節與控制！但由于在不同工況的管道中，緊急切斷閥所使用的電動球閥型號都是不一樣的！用戶應對電動球閥型號的編制方法進行詳細了解和認知！ 切斷閥此電動球閥型號編輯方法包含有球閥附加條件的增加、驅動方式的選擇、連接形式的不同、結構形式的改變、密封材質的種類、閥門壓力的高低以及閥體材料等！
電動球閥型號表示方法： 球閥附加代號：V表示閥芯帶有V型結構、D表示低溫、B表示保溫、P表示偏心結構、U和S及DY多表示上裝式； 球閥名稱代號：Q表示球閥； 球閥驅動代號：2表示電液動、3表示渦輪、6表示氣動、7表示液動、9表示電動、手動無代號； 連接方式代號：1表示內螺紋、4表示法蘭式、6表示焊接、7表示對夾式； 結構型式代號： 浮動式：1表示直通流道、2表示Y型三通、4表示L型三通、5表示T型三通； 固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通； 密封材質代號：B巴氏合金、F氟橡膠、F46襯氟、H銹鋼、J襯膠、M蒙乃爾合金、N尼龍塑料、蒙乃爾P、Y硬質合金、W閥體直接加工； 壓力等級代號：16表示壓力為16公斤（1.6Mpa）最大可到64Mpa；150LB表示美標磅級壓力，最大耐壓等級可達2500LB(150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa)；5K表示日級壓力，最大壓力63K; 閥體材質代號：A鈦及鈦合金、C碳鋼、I鉻鉬鋼、P18-8系不銹鋼、RMo2Ti系不銹鋼、S塑料。 電動球閥型號編輯說明： VQ947F-16P 不銹鋼電動法蘭V型球閥 1、V：表示閥芯帶有V型結構 2、Q：表示球閥； 3、9：表示傳動方式為電動； 4、4：連接方式為法蘭連接； 5、7：結構形式為固定式直通流道； 6、F：密封副材料為氟橡膠； 7、16：表示公稱壓力為1.6MPa； 8、P：表示閥體材質為不銹鋼。
|
