調節閥選型發布時間：17-07-28

氣動薄膜單座調節閥

氣動薄膜單座調節閥--概述

ZMAP/ZMBP 氣動薄膜單座調節閥是自動控制系統中最常用的執行器，它由氣動薄膜執行機構和低流阻調節閥組成。單座適用于對泄露量求嚴格、閥前后壓差低及有一定粘度和含纖維介質的場合；雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄露量要求不嚴格的場合；套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感小，適用于壓差較大及泄露量要求不嚴格場合。

二、氣動薄膜單座調節閥--主要技術性能指標

項目		指標值
基本誤差％	不帶定位器	±5.0
基本誤差％	帶定位器	±1.0
回差％	不帶定位器	3.0
回差％	帶定位器	1.0
死區％	不帶定位器	3.0
死區％	帶定位器	0.4
允許泄漏量L/h		1×10-3×閥額定容量

三、氣動薄膜單座調節閥--規格與技術參數

公稱通徑mm			20				25	40		50	65	80	100	150		200	250	300	350	400
閥座直徑mm			10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300	可與本公司商洽生產
額定流量系數Kv		直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
		等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	900	1440
公稱壓力MPa			0.6 1.6 4.0 6.4
行程mm			10				16	25			40			60			100
流量特性			直線、等百分比、快開型
介質溫度℃			-15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型)
法蘭尺寸			鑄鐵法蘭尺寸按JB78、鑄鋼法蘭尺寸按JB79
法蘭形式			符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質	PN (MPa)	0.6,1.6	WCB(ZG230-450) CF3CF8 CF8M
		4.0,6.4	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥體型式			直通單座鑄造球型閥
閥芯材質			1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋形式			普通式(常溫型)、熱片式(中溫型)、低溫型
可配附件			定位器手輪電/氣轉換器空氣過濾減壓器
可調比R			30:1
氣源接頭			M16×1.5

電子式電動單座調節閥

一、電子式電動單座調節閥--概述

ZDLP電子式電動單座調節閥由3810L型（或PSL系列）直行程電動子式執行機構和直通單座閥組成。內含伺服功能,接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。

單座閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度和含少量纖維介質的場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。

二、電子式電動單座調節閥--閥體：

形式：直通鑄造球型閥

公稱通徑：25－200mm

公稱壓力：PM1.6 、4.0、 6.4MPa

法蘭標準：JB/T79.1、79.2-94等

上閥蓋：標準型-17~+230℃、散熱型+230~+450℃、低溫型-60~-196℃、波紋管密封型－40~+350℃

壓蓋型式：螺栓壓緊式

材料：鑄鋼（ ZG230—450）、鑄不銹鋼（ ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti）等

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

三、電子式電動單座調節閥--閥內組件：

閥芯型式：?jiǎn)巫烷y芯

流量特性：等百分比特性和線性特性

材料：不銹鋼（1Cr18Ni9Ti 、1Cr18Ni12Mo2Ti、17－4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

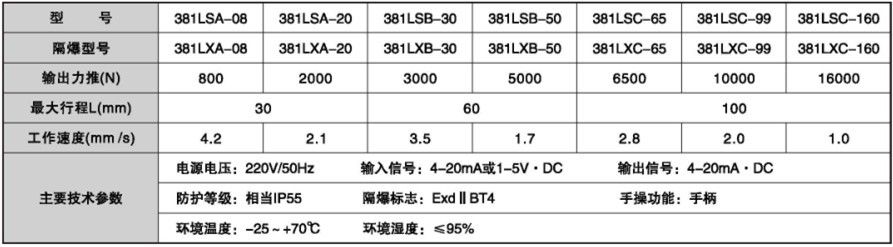

四、電子式電動單座調節閥--執行機構

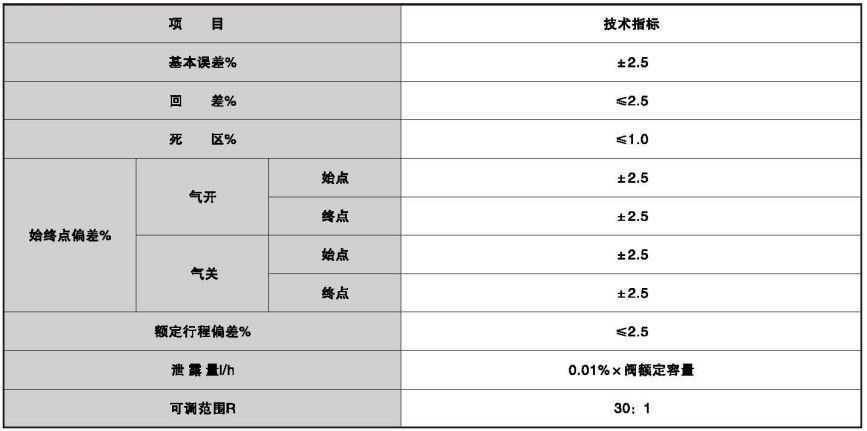

五、電子式電動單座調節閥--性能

氣動低溫單座調節閥

一、氣動低溫單座調節閥--概述

ZMAP-16D 氣動低溫單座調節閥是單座、雙座的變形產品。它與常溫不同之處在于采用長頸型上閥蓋，使填料處于常溫下工作。適用于-60～-250℃低溫壯態下的介質（如液氧、液氮等）的調節。為確保調節精度，必須配用定位器。

二、氣動低溫單座調節閥--結構原理

氣動低溫由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質流量的調節。

三、氣動低溫單座調節閥--主要技術指標

公稱通徑 DN	單座	20										25	32	40	50	65	80	100	125	150	200
	雙座											25	32	40	50	65	80	100	125	150	200
額定流量系數Kv	單座	0.08	0.12	0.20	0.32	0.50	0.80	1.2	2.0	3.2	5.0	8	12	20	32	50	80	120	200	280	450
	雙座											10	6	25	40	63	100	160	250	400	630
流量特性		直線						直線；等百分比
配用執行機構型號												ZMA-2		ZMA-3		ZMA-4			ZMA-5
行程		10						10				16		25		40			60
作用方式		氣關式（B），氣開式（K）
彈簧壓力范圍KPa		標準信號：20～100；其它信號；40～200；20～60；60～100

四、氣動低溫單座調節閥--注意事項

1、應垂直安裝于水平管道上，在特殊情況下需要水平或傾斜安裝時，一般應加支撐。裝于保溫箱壁的園板與保溫箱壁應平行。
2、應安裝在靠近地面或樓板的地方，以便在于維護檢修，對裝有定位器或手輪機構者，更應保證觀察，調整和操作和方便。
3、一般都設置旁通管路，以便在自控系統發生故障或維修時切換到手動操作，不致于停止生產。
4、裝有手輪機構時，也可省略旁通管路時行手動操作，還可用于限制的開度。當停止使用時，手輪機構必須恢復到原來空檔位置，以利自控系統正常進行。
5、安裝時，應使介質流向與閥體指示方向一致。
6、在安裝前應對管路清洗污物、焊渣。安裝后，使全開，對管路，等進行清洗及試驗各連接處的密封性。

自力式溫度調節閥

一、V230W自力式溫度調節閥--概述：

V230W型自力式溫度調節閥主要由控制閥及溫控器組成，是一種無需外來能源而依靠被控介質自身的溫度變化進行自動調節的節能產品。主要適用于非腐蝕性氣體、蒸汽、熱水、油等介質的各種換熱器中的溫度自動控制，廣泛應用在城市供熱、供暖系統及石化、印染、制藥、鍋爐等工業部門。

本系列產品由公稱壓力PN16、40，公稱通徑15～200mm，溫度調節范圍從0到270℃，多種多樣的品種可供選擇。

二、V230W自力式溫度調節閥--主要零件材料：

閥體：ZG230—450、ZGCr18Ni12MoTi、ZG1Cr18Nli9Ti

閥座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti

閥芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti

波紋管套：1Cr18Ni9Ti、Cr18Ni12Mo2Ti

平衡波紋管：1Cr18Ni9Ti

溫包：H62、1Cr18Ni9Ti

毛細管：H62、1Cr18Ni9Ti

接頭：35、1Cr18Ni9Ti

三、V230W自力式溫度調節閥--主要參數：

公稱通徑D（mm）		15	20	25	32	40	50	65	80	100	125	150	200
公稱壓力PN（MPa）		1.6、4.0
額定流量　系數Kv	單座	5	7	11	20	30	48	75	120	190	300	480	760
	雙座			12	22	33	53	83	132	209	330	528	836
	套筒			11	20	30	48	75	120	190	300	480	760
額定行程L（mm）		6			8	10	14		20				35
允許最大壓差（MPa）		1.6								1.5		0.5
溫度調節范圍（℃）		0～70、50～120、100～170、150～220、200～270
調節精度（%）		±5
允許超載值（℃）		分別為上述溫度調節范圍上限加50
使用環境溫度（℃）		-40～+80
安裝接頭		G1"
毛細管長度		3、5、8
允許泄漏量	硬密封(1/h)	雙座、套筒：5×10^-3×閥額定容量（Ⅱ級）、單座：10^-4×閥額定容量（Ⅳ級)
	軟密封(m1/min)	0.15	0.15	0.15	0.30	0.30	0.45	0.60	0.90	1.70	4.0	4.0	6.75
